اتصالات جوشی چیست؟
اتصالات جوشی رده ۴۰ یکی از پرکاربردترین تجهیزات در صنعت پایپینگ هستند که در پروژه‌های نفت، گاز، پتروشیمی، نیروگاهی و ساختمان‌سازی کاربرد فراوان دارند. در این مقاله، به بررسی ویژگی‌ها، کاربردها، استانداردها، مزایا و نکات مهم در خرید این نوع اتصالات می‌پردازیم تا با دیدی کامل بتوانید بهترین انتخاب را داشته باشید.
معرفی کامل اتصالات جوشی رده ۴۰ و ویژگی‌های کلیدی آن
اتصالات جوشی رده ۴۰ (Schedule 40) نوعی از اتصالات فلزی هستند که در خطوط لوله با ضخامت متوسط به کار می‌روند. واژه “رده ۴۰” به استانداردی اشاره دارد که ضخامت دیواره لوله یا اتصال را بر حسب اینچ و بر اساس فشار کاری تعریف می‌کند. این اتصالات معمولاً از جنس فولاد کربنی (Carbon Steel)، فولاد آلیاژی (Alloy Steel) یا استنلس استیل (Stainless Steel) ساخته می‌شوند.
اتصالات جوشی برخلاف اتصالات دنده‌ای یا فلنجی، از طریق جوشکاری به لوله متصل می‌شوند و به همین دلیل در برابر نشتی و لرزش مقاومت بالاتری دارند. در پروژه‌هایی که نیاز به اطمینان بالا در برابر فشار و نوسانات دمایی وجود دارد، این نوع اتصال بهترین انتخاب است.
برای کنترل جریان سیالات در کنار استفاده از اتصالات جوشی رده ۴۰، استفاده از شیر پروانه‌ای Keystone نیز بسیار رایج است.
مزایای اتصالات جوشی رده ۴۰
- تحمل فشار متوسط: این اتصالات برای سیستم‌هایی با فشار متوسط گزینه‌ای ایده‌آل هستند.
- جوشکاری دائم و بدون نشتی: عدم استفاده از رزوه یا فلنج باعث می‌شود که سیستم لوله‌کشی کاملاً آب‌بند باشد.
- دوام بالا: متریال مورد استفاده در این اتصالات معمولاً در برابر سایش و خوردگی مقاوم است.
- قابل استفاده در شرایط سخت: در محیط‌های دارای ارتعاش، دمای بالا یا مواد خورنده، عملکرد مناسبی دارند.
- سازگار با استانداردهای بین‌المللی: این اتصالات مطابق با استانداردهای ASME B16.9 و ASTM تولید می‌شوند.
کاربردهای اتصالات جوشی رده ۴۰
اتصالات رده ۴۰ در پایپینگ و صنایع مختلفی کاربرد دارند. برخی از مهم‌ترین کاربردهای آن عبارتند از:
- صنایع نفت و گاز: برای خطوط انتقال نفت خام، گاز طبیعی و فرآورده‌های نفتی.
- پتروشیمی: در مسیرهای خورنده و دارای دمای بالا.
- سیستم‌های تهویه و گرمایشی: جهت انتقال بخار، آب داغ و هوای فشرده.
- تأسیسات آبرسانی شهری و صنعتی: برای توزیع آب در حجم بالا.
- نیروگاه‌ها: در سیستم‌های توربین بخار و سیکل‌های گرمایی.

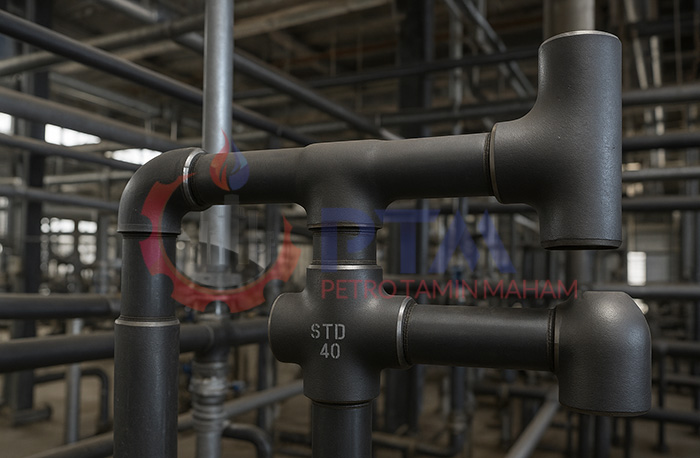

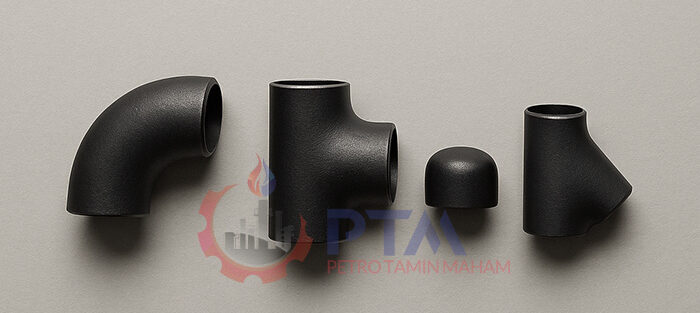

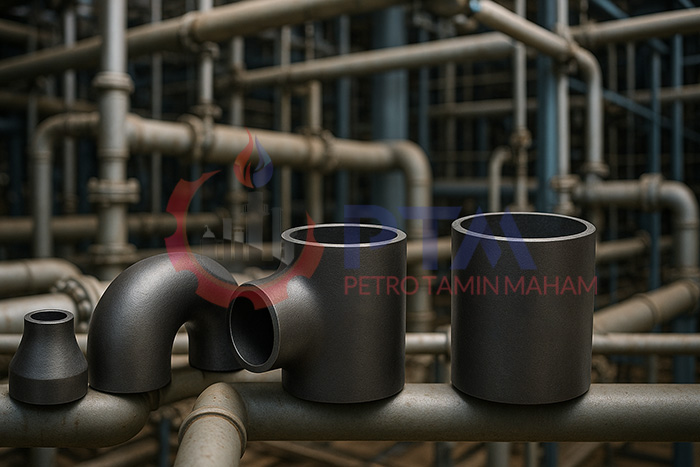

انواع اتصالات جوشی رده ۴۰
این اتصالات در مدل‌های مختلف تولید می‌شوند که هر کدام برای هدف خاصی طراحی شده‌اند:
- زانویی (Elbow): برای تغییر جهت جریان در زاویه‌های ۴۵ یا ۹۰ درجه.
- سه‌راهی (Tee): برای انشعاب‌گیری از لوله اصلی.
- تبدیل (Reducer): برای اتصال دو لوله با قطرهای مختلف.
- درپوش (Cap): برای بستن انتهای لوله.
- بوشن (Coupling): برای اتصال دو لوله هم‌قطر.
- فلنج جوشی: برای اتصال لوله به تجهیزات یا ولوها.
مشخصات فنی اتصالات جوشی رده ۴۰
| نوع اتصال | سایز (اینچ) | قطر خارجی (میلی‌متر) | ضخامت رده ۴۰ (میلی‌متر) | جنس |
|---|---|---|---|---|
| زانویی ۹۰ درجه | 1/2 | 21.3 | 2.77 | کربن استیل |
| زانویی ۴۵ درجه | 1 | 33.4 | 3.38 | استنلس استیل |
| سه‌راهی مساوی | 2 | 60.3 | 3.91 | کربن استیل |
| مبدل کاهنده هم‌مرکز | 3 × 2 | 88.9 × 60.3 | 5.49 × 3.91 | کربن استیل |
| کپ جوشی (درپوش) | 4 | 114.3 | 6.02 | استنلس استیل |
استانداردهای تولید اتصالات جوشی رده ۴۰
برای اطمینان از کیفیت، اتصالات جوشی باید مطابق با استانداردهای زیر تولید شوند:
- ASME B16.9: استاندارد ابعادی اتصالات فولادی
- ASTM A234 WPB: برای فولاد کربنی در دمای بالا
- ASTM A403: برای اتصالات استنلس استیل (304 یا 316)
جنس متریال در اتصالات رده ۴۰
بسته به شرایط پروژه، اتصالات جوشی رده ۴۰ از متریال‌های مختلفی تولید می‌شوند:
- فولاد کربنی (Carbon Steel): رایج و اقتصادی
- استنلس استیل (Stainless Steel): مقاوم در برابر خوردگی
- آلیاژهای خاص: برای محیط‌های اسیدی، دریایی یا دمای بسیار بالا
کاربردهای صنعتی اتصالات جوشی SCH 40
رخی از مهم‌ترین کاربردهای آن عبارتند از:
- خطوط انتقال نفت و گاز
- سیستم‌های بخار و هوای فشرده
- صنایع غذایی و دارویی
- خطوط آتش‌نشانی (Fire Fighting)
- نیروگاه‌ها و سیستم‌های تاسیساتی
راهنمای خرید اتصالات جوشی رده ۴۰
برای خریدی مطمئن به نکات زیر توجه کنید:
- بررسی سایز و ضخامت با نقشه مهندسی
- درخواست گواهی متریال (MTC) از فروشنده
- اطمینان از اعتبار برند تولیدکننده
- بررسی تطابق استانداردها با نیاز پروژه
- قیمت‌گیری از چند تأمین‌کننده برای مقایسه
