شیر پروانه ای چدنی یکی از پرکاربردترین و اقتصادی‌ترین شیرآلات صنعتی است که برای کنترل جریان سیالات در انواع پروژه‌های تأسیساتی، صنعتی و ساختمانی مورد استفاده قرار می‌گیرد. این نوع شیر به‌خاطر بدنه مقاوم چدنی، قیمت مناسب، عملکرد ساده و نصب سریع، به یکی از انتخاب‌های محبوب بین مهندسین و مجریان پروژه‌ها تبدیل شده است.
چرا شیر پروانه ای چدنی انتخاب مناسبی است؟
شیرهای پروانه ای از نوع چدنی به‌دلیل خواص متریال چدن (مقاومت به فشار و خوردگی متوسط) در سیستم‌هایی با فشار متوسط یا کم، کاربرد بسیار زیادی دارند. این شیرها از یک دیسک مرکزی تشکیل شده‌اند که با چرخش آن، مسیر جریان سیال باز یا بسته می‌شود.
کاربرد شیر پروانه ای در تأسیسات صنعتی
این شیر در پروژه‌های زیادی نقش کلیدی دارد:
- شبکه‌های آبرسانی شهری و روستایی
- سیستم‌های تهویه مطبوع و HVAC
- صنایع شیمیایی سبک
- کارخانه‌های مواد غذایی و آشامیدنی
- خطوط انتقال سیالات غیرخورنده
کاربرد شیر پروانه ای در تأسیسات صنعتی باعث کاهش هزینه‌ها و سرعت‌بخشی به عملیات نگهداری می‌شود.
انواع شیر پروانه ای چدنی | آشنایی با مدل‌ها و کاربرد هرکدام
انواع شیر پروانه ای چدنی بر اساس نوع اتصال، نوع عملگر و شرایط کاری به دسته‌های مختلفی تقسیم می‌شوند. شناخت این مدل‌ها به شما کمک می‌کند تا انتخاب دقیق‌تری برای پروژه‌های صنعتی یا تأسیساتی خود داشته باشید.
رایج‌ترین دسته‌بندی انواع شیر پروانه ای چدنی شامل موارد زیر است:

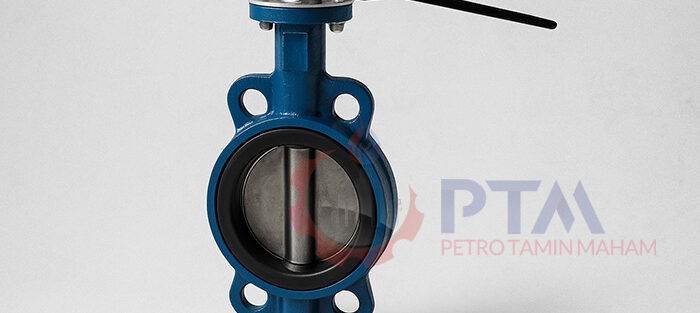

- شیر پروانه ای چدنی ویفری (Wafer): رایج‌ترین نوع که بین دو فلنج نصب می‌شود و فضای کمتری اشغال می‌کند.
- شیر پروانه ای چدنی فلنج‌دار (Flanged): مناسب برای خطوط لوله پر فشار، با اتصال ایمن‌تر و مقاوم‌تر.

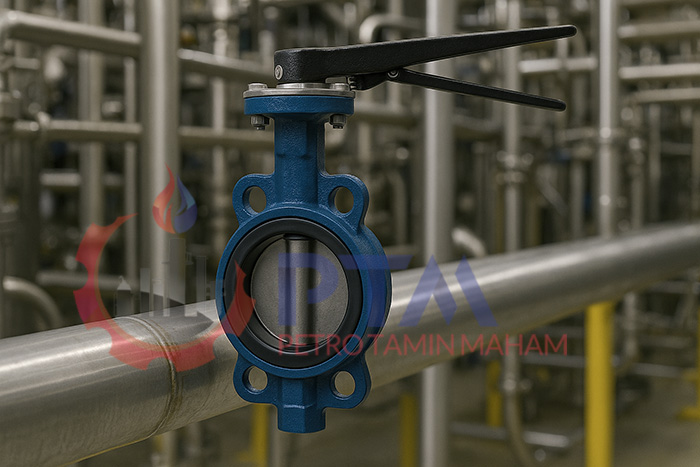

- شیر پروانه ای چدنی با اهرم دستی: کاربرد ساده برای سایزهای کوچک تا متوسط، کنترل سریع و اقتصادی.
- شیر پروانه ای چدنی گیربکسی: مناسب برای سایزهای بزرگ‌تر و کاربردهایی که نیاز به کنترل دقیق‌تری دارند.
- شیر پروانه ای با آب‌بند EPDM یا PTFE: برای سیالات مختلف، از آب شهری تا بخار و مواد شیمیایی سبک.
هر یک از این مدل‌ها بسته به نیاز پروژه، فشار کاری، نوع سیال و فضای نصب، مزایا و محدودیت‌های خاص خود را دارند.
اگر به‌دنبال بهترین گزینه هستید، حتماً باید علاوه بر قیمت، به جنس بدنه، نوع آب‌بند و نوع عملگر نیز توجه داشته باشید.
انتخاب درست از میان انواع شیر پروانه ای چدنی، نقش مهمی در عملکرد سیستم لوله‌کشی، کاهش هزینه‌های نگهداری و افزایش عمر مفید تجهیزات دارد.
جدیدترین لیست قیمت شیر پروانه ای چدنی سال ۱۴۰۴ + جدول مقایسه برندها
با توجه به نوسانات بازار و تنوع تولیدکنندگان، اطلاع از قیمت شیر پروانه ای چدنی امروز برای فعالان صنعت پایپینگ، تأسیسات و مهندسین پروژه‌ها اهمیت بالایی دارد. در این بخش، جدیدترین لیست قیمت شیر پروانه ای چدنی سال ۱۴۰۴ را براساس برند، سایز، نوع عملگر و نوع آب‌بند به‌روزرسانی کرده‌ایم تا بتوانید تصمیم‌گیری دقیق‌تری برای خرید داشته باشید.
قیمت‌ها ممکن است بسته به کیفیت ساخت، کشور سازنده و شرایط بازار متفاوت باشند. معمولاً شیرهای تولید داخل با قیمت مناسب‌تری عرضه می‌شوند، در حالی که نمونه‌های وارداتی مانند برندهای اروپایی یا چینی با قیمت بالاتر اما دوام بیشتر در بازار موجودند.
در جدول زیر، می‌توانید مقایسه دقیقی از قیمت‌ها و مشخصات فنی رایج شیر پروانه ای چدنی در سایزهای پرکاربرد را مشاهده کنید. این جدول راهنمای سریع و مفیدی برای بررسی و انتخاب هوشمندانه‌تر شیر مناسب پروژه شماست.
در صورتی که به لیست قیمت کامل و روز یا پیش‌فاکتور نیاز دارید، توصیه می‌کنیم از طریق فرم استعلام یا تماس با نمایندگی‌های معتبر اقدام کنید.
| سایز (اینچ) | نوع عملگر | نوع آب‌بند | برند | محدوده قیمت (تومان) |
|---|---|---|---|---|
| 2 | اهرم دستی | EPDM | داخلی | ۵۵۰٬۰۰۰ – ۹۵۰٬۰۰۰ |
| 4 | گیربکسی | NBR | چینی | ۱٬۹۰۰٬۰۰۰ – ۲٬۹۰۰٬۰۰۰ |
| 6 | گیربکسی | PTFE | اروپایی | ۳٬۰۰۰٬۰۰۰ – ۵٬۰۰۰٬۰۰۰ |
| 8 | گیربکسی | EPDM تقویت‌شده | VALVO ایتالیا | ۴٬۵۰۰٬۰۰۰ – ۶٬۵۰۰٬۰۰۰ |
| 10 | برقی | PTFE | پترو تأمین مهام | ۷٬۵۰۰٬۰۰۰ – ۹٬۰۰۰٬۰۰۰ |
نکته: برای استعلام دقیق قیمت شیر پروانه ای چدنی، بهتر است با پترو تامین مهام تماس بگیرید.
راهنمای خرید شیر پروانه ای چدنی
اگر قصد خرید این شیر را دارید، به نکات زیر توجه داشته باشید:
- مقدار فشار کاری: معمولاً PN10 یا PN16 است.
- نوع سیال: برای آب، هوا، بخار سبک و برخی مواد شیمیایی مناسب است.
- دما: تا دمای حدود ۸۰ تا ۱۲۰ درجه سانتی‌گراد بسته به نوع آب‌بند.
- نوع آب‌بند: EPDM برای آب سرد و گرم – PTFE برای مواد شیمیایی.
- نوع اتصال: فلنج‌دار یا ویفری (wafer)
- مدل عملگر: اهرمی برای سایز کوچک‌تر، گیربکسی یا برقی برای سایزهای بالاتر.
مشخصات فنی شیر پروانه ای چدنی
| ویژگی فنی | مشخصات |
|---|---|
| جنس بدنه | چدن خاکستری یا چدن داکتیل |
| جنس دیسک | فولاد، استنلس استیل یا آبکاری‌شده |
| نوع آب‌بند | EPDM، NBR یا PTFE |
| فشار کاری | PN10 / PN16 |
| سایز قابل سفارش | ۲ تا ۲۴ اینچ |
| دمای کاری | تا ۱۲۰ درجه سانتی‌گراد |
| نوع اتصال | فلنجی یا ویفری (Wafer) |
| مدل عملگر | اهرم دستی، گیربکسی، برقی یا پنوماتیکی |
مزایای استفاده از شیر پروانه ای چدنی
⟶ قیمت مناسب: نسبت به شیرهای فولادی یا استنلس استیل، قیمت پایین‌تری دارد.
⟶ وزن کمتر: طراحی جمع‌وجور باعث نصب سریع و راحت‌تر می‌شود.
⟶ نگهداری آسان: قطعات آن در بازار موجود است و تعمیر آن نیز ساده است.
⟶ قابلیت نصب در زوایای مختلف لوله‌کشی
⟶ سازگار با سیالات متداول مانند آب، بخار، هوا و برخی مایعات شیمیایی
اگر به دنبال یک شیر صنعتی اقتصادی، مقاوم و کاربردی هستید، شیر پروانه ای چدنی انتخابی هوشمندانه برای شماست. از سیستم‌های آبیاری تا خطوط انتقال سیالات عمومی، این شیر با عملکرد سریع، طراحی ساده و هزینه پایین نگهداری، به‌خوبی پاسخ‌گوی نیاز پروژه‌های شما خواهد بود.
سوالات پرتکرار درباره شیر پروانه ای چدنی + پاسخ تخصصی
در این بخش به رایج‌ترین سوالاتی که کاربران و خریداران درباره شیر پروانه ای چدنی دارند پاسخ می‌دهیم. اگر شما هم قصد خرید یا استفاده از این شیر صنعتی را دارید، پاسخ‌های زیر می‌توانند به تصمیم‌گیری بهتر شما کمک کنند.
۱. شیر پروانه ای چدنی برای چه سیالاتی مناسب است؟
شیر پروانه ای چدنی برای انتقال سیالاتی مثل آب، هوا، بخار سبک و برخی مایعات غیرخورنده مناسب است. برای سیالات خورنده یا مواد شیمیایی سنگین، توصیه می‌شود از شیر استنلس استیل یا با آب‌بند خاص استفاده شود.
۲. حداکثر فشار کاری شیر پروانه ای چدنی چقدر است؟
اکثر شیرهای چدنی با فشار کاری PN10 یا PN16 طراحی می‌شوند. این مقادیر معادل حدود ۱۰ تا ۱۶ بار فشار هستند که برای اکثر کاربردهای تأسیساتی و صنعتی مناسب‌اند.
۳. عمر مفید شیر پروانه ای چدنی چقدر است؟
با نگهداری صحیح و استفاده در شرایط کاری مناسب، عمر مفید این شیرها بین ۵ تا ۱۰ سال یا حتی بیشتر است. کیفیت ساخت، نوع آب‌بند و شرایط سیال از عوامل تأثیرگذار بر طول عمر شیر هستند.
۴. چه تفاوتی بین مدل اهرمی و گیربکسی وجود دارد؟
مدل اهرمی مناسب سایزهای کوچک‌تر (مثلاً ۲ تا ۴ اینچ) است و با چرخش دستی سریع باز و بسته می‌شود. اما مدل گیربکسی برای سایزهای بزرگ‌تر طراحی شده که نیاز به نیروی بیشتری دارد و با دقت بیشتر عمل می‌کند.
۵. آیا می‌توان شیر پروانه ای چدنی را در فضای باز نصب کرد؟
بله، اما بهتر است شیرهایی با پوشش رنگ اپوکسی مقاوم به زنگ‌زدگی انتخاب شوند. همچنین در مناطقی با رطوبت بالا، استفاده از درپوش و حفاظت مکانیکی توصیه می‌شود.
۶. تفاوت بین EPDM، NBR و PTFE در آب‌بندی چیست؟
- EPDM: مناسب آب و بخار تا دمای متوسط
- NBR: مناسب روغن و سیالات نفتی
- PTFE: مقاوم در برابر مواد شیمیایی، دما و خورندگی بالا
انتخاب صحیح آب‌بند، نقش کلیدی در عمر و عملکرد شیر دارد.
۷. قیمت شیر پروانه ای چدنی چگونه تعیین می‌شود؟
قیمت به عواملی مثل سایز، برند، نوع آب‌بند، کشور سازنده و نوع عملگر بستگی دارد. مثلاً شیر ۲ اینچ اهرمی داخلی ممکن است حدود ۵۵۰ هزار تومان باشد، در حالی که شیر ۸ اینچ گیربکسی اروپایی تا ۶.۵ میلیون تومان قیمت داشته باشد.
۸. شیر پروانه ای چدنی چه مزایایی نسبت به شیر گیت دارد؟
- سبک‌تر و کم‌جا‌تر است
- باز و بسته شدن سریع‌تر
- نصب آسان‌تر
- قیمت اقتصادی‌تر
- نیاز کمتر به تعمیرات
برای بسیاری از پروژه‌ها، شیر پروانه ای جایگزین مناسبی برای گیت ولو محسوب می‌شود.
