شیر پروانه ای مدل keystone یکی از شناخته‌شده‌ترین شیرهای صنعتی در دنیاست که به‌صورت تخصصی برای کنترل، قطع یا وصل جریان سیالات در خطوط لوله طراحی شده است. این شیرها توسط شرکت keystone که زیرمجموعه برند بزرگ Emerson محسوب می‌شود، تولید می‌گردند و در صنایع مختلف به‌ویژه نفت، گاز، پتروشیمی، آب و فاضلاب کاربرد دارند.
با برند معتبر keystone بیشتر آشنا شوید:
برند Keystone یکی از شناخته‌شده‌ترین و معتبرترین نام‌ها در صنعت شیرآلات صنعتی (Industrial Valves) است که امروزه زیرمجموعه‌ای از شرکت بزرگ Emerson Automation Solutions محسوب می‌شود. این برند بیش از 70 سال سابقه در طراحی و تولید انواع شیرهای صنعتی به‌ویژه شیرهای پروانه ای (Butterfly Valves) دارد.
ویژگی‌های بارز شیر پروانه ای KEYSTONE:
ساختار دیسکی:
دارای یک دیسک مرکزی است که با چرخش 90 درجه، جریان را قطع یا وصل می‌کند.
طراحی‌های متنوع بدنه:
در مدل‌های ویفری (Wafer)، لاگ (Lug)، فلنج‌دار (Flanged) و افست‌دار (Offset) تولید می‌شود.
مواد سازنده باکیفیت:
- بدنه: چدن، فولاد کربنی، استنلس استیل
- دیسک: استنلس استیل، آلومینیوم برنز، تفلون‌پوش
- سیت (Seat): EPDM، NBR، PTFE برای انواع سیالات و شرایط دمایی مختلف
عملکرد:
- دستی (اهرم یا گیربکسی)
- خودکار (پنوماتیک، الکتریکی، هیدرولیکی)
شیر پروانه ای keystone به دلیل طراحی مهندسی‌شده، آب‌بندی قابل‌اعتماد و تنوع در متریال، در بسیاری از محیط‌های صنعتی و تأسیساتی کاربرد دارد. مهم‌ترین کاربردها عبارت‌اند از:
شیر پروانه ای KEYSTONE در چه صنایعی استفاده می‌شود؟
- صنایع نفت، گاز و پتروشیمی
⟶ کنترل جریان سیالات خورنده، گاز طبیعی، نفت خام، میعانات گازی
⟶ خطوط انتقال و پالایشگاه‌ها - تصفیه‌خانه‌های آب و فاضلاب
⟶ کنترل جریان آب خام، آب تصفیه‌شده و پساب
⟶ نصب در خطوط ورودی و خروجی مخازن و پمپ‌ها - نیروگاه‌ها (برق، بخار، سیکل ترکیبی)
⟶ استفاده در خطوط بخار، آب خنک‌کن، روغن حرارتی و کندانس - صنایع شیمیایی و دارویی
⟶ کنترل جریان مواد شیمیایی خورنده یا حساس
⟶ سیستم‌های فرآیند با نیاز به دقت در آب‌بندی - صنایع غذایی و نوشیدنی
⟶ خطوط فرآوری آب، شربت، لبنیات و سیالات بهداشتی (در مدل‌های خاص با سیت PTFE) - سیستم‌های HVAC و تهویه مطبوع
⟶ کنترل جریان آب گرم، سرد، یا هوای فشرده در ساختمان‌ها و برج‌های خنک‌کننده - صنایع معدنی و فلزات
⟶ کنترل دوغاب، آب فرآوری، اسیدها و گازهای صنعتی - صنایع دریایی و کشتی‌سازی
⟶ سیستم‌های آب دریا، سوخت، تهویه و ایمنی
در پروژه‌هایی که فشار کاری بالا و سیالات خورنده مطرح هستند، بسیاری از مهندسین از ترکیب شیر پروانه‌ای دیسک استیل در کنار برندهایی مانند Keystone بهره می‌برند.
چرا keystone در این صنایع ترجیح داده می‌شود؟
- طراحی مهندسی با استانداردهای API و ANSI
- تحمل فشار تا 16 بار و دما تا 200 درجه سانتی‌گراد
- قابلیت استفاده با سیالات خورنده، انفجاری و تحت فشار
- سازگار با انواع عملگرها: دستی، گیربکسی، پنوماتیکی و الکتریکی
- آب‌بندی مطمئن دوطرفه حتی در شرایط بحرانی
3 ویژگی منحصر‌به‌فرد شیر پروانه‌ای Keystone که باید بدانید
۱. طراحی ارگونومیک و مهندسی‌شده
شیرهای Keystone با دیسک‌های دقیق ماشین‌کاری‌شده و آب‌بندی پیشرفته، عملکردی نرم و بدون نشتی را حتی در شرایط فشار بالا فراهم می‌کنند. طراحی ویفری یا لاگ آن‌ها باعث نصب آسان در خطوط لوله بدون نیاز به پیچیدگی خاصی می‌شود.
۲. سازگاری با طیف وسیعی از سیالات
چه در سیستم‌های آبرسانی، چه در خطوط نفت و گاز، شیر Keystone توانایی کنترل سیالات خورنده، داغ، یا ساینده را دارد. تنوع در متریال ساخت دیسک و نشیمن‌گاه (سیل) این امکان را فراهم می‌سازد که برای هر پروژه، گزینه‌ای دقیق و ایمن انتخاب شود.
۳. قابلیت اتصال به سیستم‌های اتوماسیون
Keystone به راحتی با اکچویتورهای برقی، پنوماتیکی و حتی دستی سازگار است. این ویژگی باعث می‌شود در پروژه‌هایی که نیاز به کنترل دقیق جریان از راه دور دارند، انتخابی ایده‌آل باشد.
برخی از انواع مدل شیر پروانه ای keystone
شیر پروانه ای KEYSTONE در مدل‌ها و سری‌های متنوعی تولید می‌شود که برای کاربردهای مختلف در صنایع طراحی شده‌اند. در ادامه، انواع رایج مدل‌های شیر پروانه ای KEYSTONE را معرفی می‌کنیم:

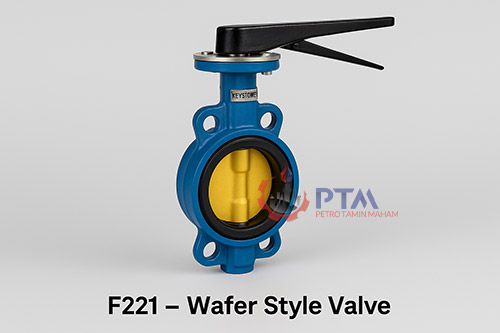

1. سری F221 – Wafer Style Valve
- طراحی ویفری (بین دو فلنج نصب می‌شود)
- مناسب برای فشارهای متوسط
- کاربری در آب، هوا، بخار سبک
- رایج در سیستم‌های HVAC و خطوط انتقال سیال سبک
جدول مشخصات فنی مدل F221:
| ویژگی | توضیح |
|---|---|
| نوع اتصال | ویفری (Wafer) – نصب بین دو فلنج با پیچ‌های فشاری |
| جنس بدنه | چدن داکتیل، فولاد کربنی، استنلس استیل |
| جنس دیسک | استنلس استیل، آلومینیوم برنز، نیکل آلومینیوم |
| جنس سیت (Seat) | EPDM، NBR، PTFE – متناسب با نوع سیال |
| محدوده فشار | PN10 / PN16 / کلاس 150 (تا 16 بار) |
| محدوده دمایی | -20°C تا +200°C (بسته به متریال سیت) |
| عملگر قابل نصب | دستی (اهرم یا گیربکس)، پنوماتیک، الکتریکی |
| استانداردهای فلنج | ASME B16.5، EN 1092-1، JIS |
| سایزهای موجود | از 2 اینچ (DN50) تا 24 اینچ (DN600) و بیشتر |

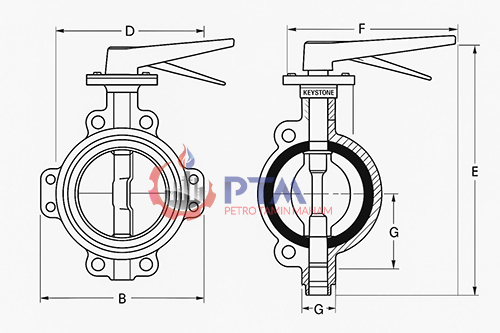

2. سری F222 – Lugged Style Valve
- طراحی لاگ با سوراخ‌های رزوه‌دار برای نصب مستقیم به فلنج‌ها
- قابلیت جداسازی یک‌طرفه خط لوله
- کاربرد در پالایشگاه‌ها، صنایع شیمیایی و آب و فاضلاب
| ویژگی | توضیح |
|---|---|
| نوع اتصال | لاگ‌دار (Lugged) – نصب به فلنج با پیچ‌های مستقل |
| جنس بدنه | چدن داکتیل، فولاد کربنی، استنلس استیل |
| جنس دیسک | استنلس استیل، آلومینیوم برنز، نیکل آلومینیوم |
| جنس سیت (Seat) | EPDM، NBR، PTFE، Viton – بسته به نوع سیال |
| فشار اسمی | PN10 / PN16 / Class 150 (تا 16 بار) |
| محدوده دمایی | -20°C تا +200°C – بسته به متریال آب‌بندی |
| سایزهای موجود | از 2 اینچ (DN50) تا 24 اینچ (DN600) |
| نوع عملگر | دستی (اهرم، گیربکس)، پنوماتیکی، الکتریکی |
| ویژگی خاص | قابلیت جداسازی یک‌طرفه لوله بدون نشتی |
| استانداردهای نصب | ANSI B16.5، EN 1092-1، JIS، ISO |
قیمت‌های تقریبی شیر پروانه ای KEYSTONE
1. مدل ویفری (Wafer) با بدنه چدن، دیسک استیل و سیت EPDM – کلاس 150:
| سایز | قیمت تقریبی (تومان) |
|---|---|
| 2 اینچ (DN50) | 1,275,000 |
| 3 اینچ (DN80) | 1,700,000 |
| 4 اینچ (DN100) | 2,050,000 |
| 6 اینچ (DN150) | 3,500,000 |
| 8 اینچ (DN200) | 6,000,000 |
| 10 اینچ (DN250) | 11,000,000 |
| 12 اینچ (DN300) | 15,500,000 |
| 14 اینچ (DN350) | 17,900,000 |
2. مدل لاگ (Lugged) با بدنه فولاد، دیسک استیل و سیت EPDM – کلاس 150:
| سایز | قیمت تقریبی (تومان) |
|---|---|
| 2 اینچ (DN50) | 2,700,000 |
| 3 اینچ (DN80) | 4,350,000 |
| 4 اینچ (DN100) | 4,900,000 |
| 6 اینچ (DN150) | 8,900,000 |
| 8 اینچ (DN200) | 14,750,000 |
| 10 اینچ (DN250) | 22,000,000 |
| 12 اینچ (DN300) | 31,500,000 |
3. مدل ویفری با بدنه فولادی، دیسک استیل و سیت PTFE (تفلون) – کلاس 150:
| سایز | قیمت تقریبی (تومان) |
|---|---|
| 2 اینچ (DN50) | 4,200,000 |
| 3 اینچ (DN80) | 5,800,000 |
| 4 اینچ (DN100) | 8,600,000 |
| 6 اینچ (DN150) | 14,000,000 |
| 8 اینچ (DN200) | 21,000,000 |
| 10 اینچ (DN250) | 33,000,000 |
چگونه شیر پروانه‌ای KEYSTONE اصل را تشخیص دهیم؟
1. پلاک فلزی (Nameplate):
شیرهای اصلی دارای پلاکی فلزی یا فولادی هستند که روی آن اطلاعاتی مانند نام برند KEYSTONE، سایز شیر، فشار کاری، سری ساخت و کشور سازنده درج شده است. نبود این پلاک یا چاپی بودن آن نشانه تقلبی بودن محصول است.

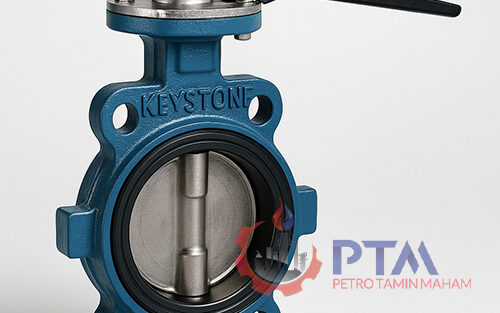

2. حک برند روی بدنه:
در نمونه‌های اصل، عبارت “KEYSTONE” به‌صورت برجسته روی بدنه یا دیسک شیر حک شده است، نه صرفاً چاپی یا برچسبی.
3. بسته‌بندی اصلی:
محصول اصلی در جعبه‌ای با برند KEYSTONE یا Emerson عرضه می‌شود و معمولاً همراه با دفترچه راهنما، تست ریپورت و شماره سریال اختصاصی است.
4. کیفیت ساخت:
شیر کیستون اصل دارای رنگ‌آمیزی یکنواخت، جوش‌کاری تمیز، بدون زبری یا خط و خش است. تقلبی‌ها معمولاً ظاهر بی‌کیفیت و سطح ناهموار دارند.
5. وزن واقعی:
نمونه‌های اصلی معمولاً سنگین‌تر هستند، چون از آلیاژهای صنعتی مرغوب ساخته شده‌اند؛ شیرهای سبک‌تر ممکن است نشانه متریال ضعیف یا ساخت غیراصل باشد.
6. اسناد فنی و گواهی‌نامه:
فروشنده معتبر شیرهای اصلی باید همراه با شیر گواهی اصالت (COC)، تست فشار (Test Certificate) و برگه مشخصات فنی ارائه دهد.
7. خرید از فروشنده معتبر:
تنها از نمایندگی‌های رسمی KEYSTONE یا شرکت Emerson یا از تأمین‌کنندگان صنعتی معتبر خرید کنید.
برای خرید انواع محصولات KEYSTONE با پترو تامین مهام تماس بگیرید.
