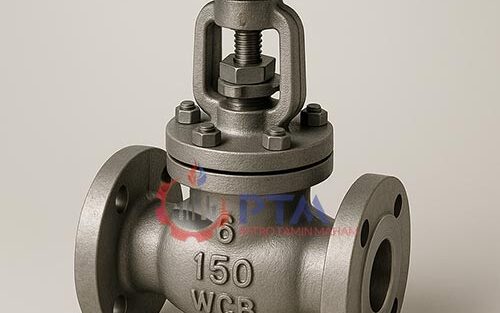

معرفی گیت ولو کلاس ۱۵۰
گیت ولو یا شیر کشویی یکی از مهمترین انواع شیر صنعتی است که برای باز و بسته کردن جریان سیال در خطوط لوله به کار میرود. گیت ولو کلاس ۱۵۰ یکی از پرکاربردترین انواع این شیرآلات محسوب میشود که مطابق با استانداردهای فشار ANSI کلاس ۱۵۰ طراحی و تولید میشود. این ولوها به دلیل مقاومت بالا، عملکرد ساده و قیمت اقتصادی، در بسیاری از صنایع نفت، گاز، پتروشیمی، آب و فاضلاب مورد استفاده قرار میگیرند.
برندهای معتبر مختلفی در زمینه تولید شیرهای صنعتی فعالیت میکنند که در این میان شیرآلات کیتز ژاپن به دلیل کیفیت ساخت، تنوع محصولات و استانداردهای تولید، یکی از گزینههای شناختهشده در صنایع نفت، گاز، پتروشیمی و تأسیسات صنعتی محسوب میشود.
مشخصات فنی گیت ولو کلاس ۱۵۰
گیت ولو کلاس ۱۵۰ طبق استاندارد ANSI/ASME B16.34 طراحی میشود و برای کاربردهای فشار پایین تا متوسط بسیار مناسب است. این ولوها در انواع مختلفی از جنس و طراحی موجود هستند تا نیازهای صنایع مختلف را برآورده کنند.
جدول مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| کلاس فشار | ۱۵۰ PSI (مطابق با استاندارد ANSI/ASME B16.34) |
| جنس بدنه | چدن خاکستری، چدن داکتیل، فولاد کربنی، استنلس استیل |
| نوع اتصال | فلنجدار (مطابق استاندارد ASME B16.5) |
| ساختار استم | Rising Stem یا Non-Rising Stem |
| دمای کاری | تا ۲۵۰ درجه سانتیگراد (بسته به جنس) |
| کاربرد اصلی | قطع و وصل کامل جریان، بدون قابلیت تنظیم دبی |
جدول استاندارد ابعاد گیت ولو کلاس ۱۵۰ (مطابق ANSI B16.10)
| سایز اسمی (اینچ) | DN (mm) | طول Face to Face (mm) | قطر فلنج (mm) | تعداد سوراخها | قطر سوراخ (mm) |
|---|---|---|---|---|---|
| 2″ | 50 | 178 | 152 | 4 | 19 |
| 3″ | 80 | 203 | 190 | 4 | 19 |
| 4″ | 100 | 229 | 229 | 8 | 19 |
| 6″ | 150 | 267 | 279 | 8 | 22 |
| 8″ | 200 | 292 | 343 | 8 | 22 |
| 12″ | 300 | 406 | 483 | 12 | 25 |
کاربردهای گیت ولو کلاس ۱۵۰

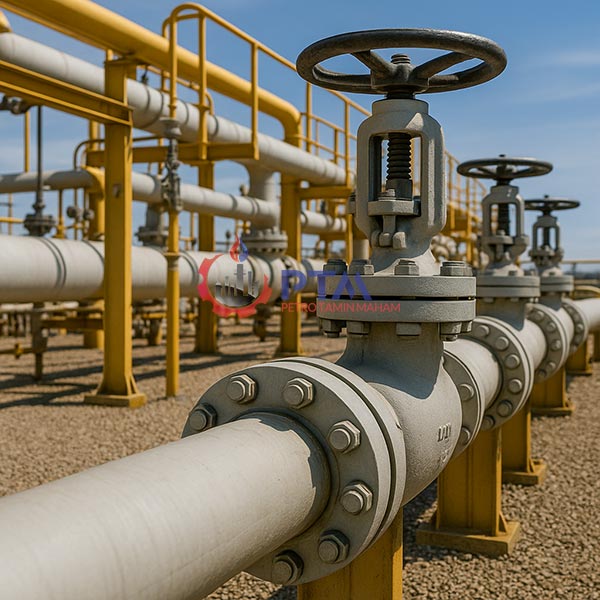

صنایع نفت و گاز
در صنایع نفت و گاز، گیت ولو کلاس ۱۵۰ برای کنترل جریان نفت خام، گاز طبیعی و سیالات فرآوری شده در خطوط انتقال و پالایشگاهها استفاده میشود. به دلیل قابلیت آببندی کامل و اطمینان از قطع و وصل دقیق جریان، این نوع ولو نقش مهمی در ایمنی خطوط انتقال دارد. همچنین در خطوط فرآیندی که نیاز به باز و بسته شدن کم دارند، استفاده از این ولوها بهصرفه و موثر است. مقاومت در برابر خوردگی و تحمل شرایط سخت محیطی، از دلایل اصلی استفاده گسترده از این ولوها در این صنعت به شمار میرود. بسیاری از پالایشگاهها برای شیرهای اصلی خطوط انتقال از مدل کلاس ۱۵۰ استفاده میکنند چون فشار کاری در این بخشها معمولاً پایین تا متوسط است.
صنایع شیمیایی و پتروشیمی
در کارخانههای شیمیایی و پتروشیمی، کنترل دقیق و مطمئن جریان مواد شیمیایی از اهمیت بالایی برخوردار است. گیت ولو کلاس ۱۵۰ به دلیل ساختار ساده و عملکرد ایمن، در بخشهایی که قطع و وصل ناگهانی جریان لازم نیست، بسیار کارآمد است. این شیرها در انتقال موادی با خاصیت خورندگی یا واکنشپذیر نیز استفاده میشوند، مشروط بر اینکه جنس بدنه و دیسک مناسب با نوع سیال انتخاب شود. استفاده از استنلس استیل یا آلیاژهای مقاوم به خوردگی در این بخشها متداول است. همچنین با توجه به نیاز به ایمنی بالا، اغلب این ولوها با استانداردهای خاص تست فشار و نشتی تأیید میشوند.

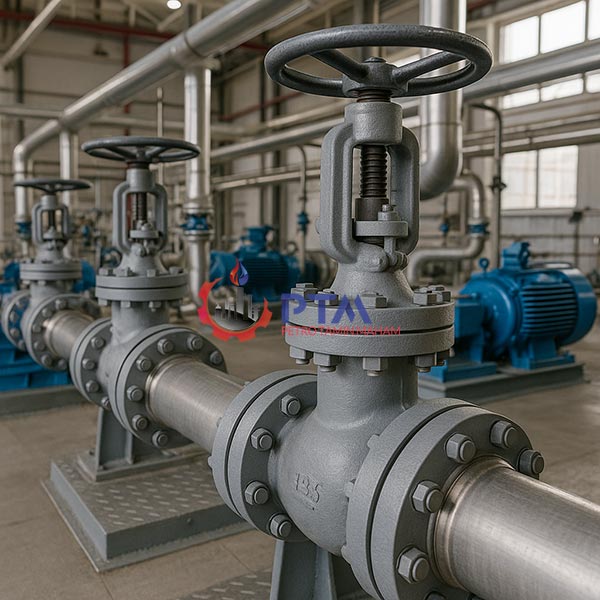

صنایع آب و فاضلاب
در شبکههای توزیع آب شهری، ایستگاههای پمپاژ، خطوط آبرسانی کشاورزی و تصفیهخانهها، از گیت ولو کلاس ۱۵۰ برای قطع و وصل کامل جریان استفاده میشود. این شیرها به دلیل مقاومت بالا در برابر خوردگی و رسوبات، در خطوط آب خام یا آب تصفیهشده عملکرد مناسبی دارند. همچنین در سیستمهای جمعآوری و انتقال فاضلاب، امکان باز و بسته شدن راحت این ولوها کمک میکند تا در مواقع تعمیر یا پاکسازی خطوط، جریان بهطور کامل قطع شود. از آنجا که فشار این سیستمها معمولاً کمتر از ۱۵۰ PSI است، استفاده از این کلاس ولو بسیار متداول است.
نیروگاهها
در نیروگاههای حرارتی و بخار، ولوهای صنعتی نقش حیاتی در ایمنی و کارایی دارند. گیت ولو کلاس ۱۵۰ برای کنترل جریان بخار با فشار پایین، آب تغذیه بویلر و سیالات خنککننده استفاده میشود. در این محیطها، دمای بالا و نیاز به آببندی کامل اهمیت ویژهای دارد. ولوهایی که از فولاد کربنی یا فولاد آلیاژی ساخته میشوند، مقاومت حرارتی خوبی دارند و میتوانند در شرایط سخت نیروگاهی کار کنند. این شیرها معمولاً به صورت فلنجدار نصب میشوند تا در برابر نشت مقاوم باشند. یکی از ویژگیهای مطلوب آنها، قابلیت استفاده مکرر بدون کاهش عملکرد آببندی است.
صنایع غذایی و دارویی
در صنایع بهداشتی نظیر غذا و دارو، استفاده از گیت ولو کلاس ۱۵۰ زمانی کاربرد دارد که نیاز به قطع کامل جریان سیال بدون آلودگی ثانویه وجود داشته باشد. مدلهایی که از استنلس استیل با سطح صیقلی ساخته شدهاند، به راحتی قابل تمیز شدن هستند و از رشد باکتریها جلوگیری میکنند. در فرآیندهای تولید نوشیدنی، لبنیات، داروها و محلولهای حساس، شیرآلات باید دارای گواهی بهداشتی و قابلیت استریلیزاسیون باشند. گیت ولو در این صنایع معمولاً در خطوط انتقال مواد اولیه یا محلولهای نهایی استفاده میشود. انتخاب درست جنس و طراحی داخلی ولو، نقش مهمی در رعایت الزامات بهداشتی دارد.
خرید گیت ولو کلاس ۱۵۰؛ راهنمای انتخاب مناسب برای پروژه
برای خرید گیت ولو کلاس ۱۵۰ باید علاوه بر قیمت، مشخصات فنی شیر و شرایط واقعی خط لوله نیز بررسی شود. سایز، جنس بدنه، نوع سیال، دمای کاری، نوع اتصال، برند سازنده و استانداردهای موردنیاز پروژه از مهمترین عواملی هستند که باید پیش از ثبت سفارش مشخص شوند. انتخاب صحیح این مشخصات باعث افزایش طول عمر شیر، کاهش احتمال نشتی و جلوگیری از هزینههای اضافی تعمیر و تعویض در آینده خواهد شد.
گیت ولو کلاس ۱۵۰ در خطوط نفت، گاز، پتروشیمی، آب، بخار، صنایع شیمیایی و بسیاری از سیستمهای پایپینگ صنعتی مورد استفاده قرار میگیرد. با این حال، یک مدل مشخص برای تمام پروژهها مناسب نیست و نوع ولو باید متناسب با شرایط بهرهبرداری انتخاب شود.
هنگام خرید گیت ولو کلاس ۱۵۰ به چه نکاتی توجه کنیم؟
پیش از خرید گیت ولو کلاس ۱۵۰ بهتر است اطلاعات فنی پروژه بهطور کامل مشخص شود. مهمترین موارد عبارتاند از:
- سایز اسمی یا DN شیر
- جنس بدنه و قطعات داخلی
- نوع و ویژگیهای سیال عبوری
- فشار و دمای کاری خط
- نوع اتصال و استاندارد فلنج
- نوع استم و طراحی شیر
- برند و کشور سازنده
- استانداردهای طراحی، ساخت و تست
- مدارک فنی و گواهیهای موردنیاز پروژه
برای مثال، در محیطهایی که سیال دارای خاصیت خورندگی است، استفاده از متریال مقاوم به خوردگی مانند استنلس استیل میتواند انتخاب مناسبتری باشد؛ در حالی که در برخی خطوط عمومی، استفاده از فولاد کربنی یا سایر متریالهای صنعتی از نظر فنی و اقتصادی توجیه بیشتری دارد.
انتخاب سایز و متریال مناسب گیت ولو کلاس ۱۵۰
یکی از مهمترین مراحل در خرید این نوع شیر، تطبیق سایز و متریال آن با مشخصات خط لوله است. سایز گیت ولو باید با قطر نامی خط هماهنگ باشد و نوع فلنج، ابعاد اتصال و استاندارد سوراخکاری نیز با تجهیزات موجود در سیستم تطابق داشته باشد.
متریال بدنه و اجزای داخلی نیز باید با نوع سیال و شرایط محیطی انتخاب شود. در صورت انتخاب متریال نامناسب، امکان خوردگی، کاهش کیفیت آببندی یا کاهش عمر مفید شیر وجود خواهد داشت.
استعلام و خرید گیت ولو کلاس ۱۵۰ از پترو تأمین مهام
در زمان خرید گیت ولو کلاس ۱۵۰ بهتر است علاوه بر برند و قیمت، اصالت کالا، مشخصات فنی، مدارک تست و تطابق محصول با نیاز پروژه نیز بررسی شود. این موضوع بهویژه در پروژههای نفت، گاز، پتروشیمی و نیروگاهی اهمیت بیشتری دارد.
برای استعلام موجودی و قیمت، کافی است اطلاعاتی مانند سایز، متریال، تعداد، برند موردنظر و شرایط کاری پروژه را در اختیار کارشناسان پترو تأمین مهام قرار دهید تا محصول متناسب با نیاز فنی پروژه بررسی و پیشنهاد شود.
قیمت گیت ولو کلاس ۱۵۰؛ عوامل مؤثر، بازه قیمتی و راهنمای خرید
قیمت گیت ولو کلاس ۱۵۰ یکی از مهمترین دغدغههای خریداران و مهندسان پروژههای صنعتی است. این شیر صنعتی، به دلیل کاربرد وسیع در خطوط انتقال آب، نفت، بخار و سیالات شیمیایی، بهصورت گسترده در صنایع مختلف استفاده میشود. اما چه عواملی باعث تفاوت در قیمت گیت ولو کلاس ۱۵۰ میشوند؟ چگونه میتوان یک محصول با کیفیت و مقرونبهصرفه تهیه کرد؟ در این مطلب، به این سوالات پاسخ میدهیم.
عوامل موثر بر قیمت گیت ولو کلاس ۱۵۰
جنس بدنه و قطعات داخلی
قیمت این شیر بهشدت تحت تأثیر متریال مورد استفاده در ساخت آن است. مدلهای ساختهشده از چدن خاکستری معمولاً اقتصادیتر هستند، در حالی که ولوهای ساختهشده از فولاد کربنی یا استنلس استیل 304 و 316 قیمت بالاتری دارند اما برای سیالات خورنده مناسبترند.سایز شیر (قطر اسمی)
هرچه سایز شیر بزرگتر باشد، حجم بیشتری از متریال استفاده شده و فرآیند ساخت پیچیدهتر خواهد بود. بنابراین، قیمت گیت ولو کلاس ۱۵۰ با افزایش سایز، بهصورت تصاعدی افزایش مییابد.نوع اتصال (فلنجی یا دندهای)
اغلب گیت ولوهای کلاس ۱۵۰ به صورت فلنجی طراحی میشوند که هزینه تولید و نصب بالاتری نسبت به مدلهای دندهای یا جوشی دارند.برند و کشور سازنده
برندهای بینالمللی مانند KITZ (ژاپن)، VELAN (کانادا)، و BOLTON (آلمان) معمولاً قیمتهای بالاتری دارند اما کیفیت و دوام بالاتری نیز ارائه میدهند. در مقابل، برندهای چینی یا هندی اقتصادیتر هستند ولی باید از نظر کیفیت بررسی شوند.تست فشار و گواهیهای کیفی
ولوهایی که دارای گواهیهای تست هیدرواستاتیک، تست نشتی، و گواهیهای بینالمللی (مانند API, ISO یا CE) باشند، قیمت بیشتری دارند زیرا از نظر ایمنی و کارایی در سطح بالاتری قرار دارند.
بازه قیمت گیت ولو کلاس ۱۵۰ در بازار ایران
با توجه به نوسانات ارزی و تغییرات در بازار تأمین تجهیزات صنعتی، ارائه قیمت دقیق ممکن نیست، اما بهصورت تقریبی میتوان گفت:
| سایز گیت ولو | جنس بدنه | حدود قیمت (تومان) |
|---|---|---|
| 2 اینچ | چدن خاکستری | ۱.۸۰۰.۰۰۰ تا ۲.۵۰۰.۰۰۰ |
| 4 اینچ | فولاد کربنی | ۴.۵۰۰.۰۰۰ تا ۶.۵۰۰.۰۰۰ |
| 6 اینچ | استنلس استیل 316 | ۹.۰۰۰.۰۰۰ تا ۱۲.۵۰۰.۰۰۰ |
| 8 اینچ | فولاد آلیاژی | ۱۵.۰۰۰.۰۰۰ به بالا |
این قیمتها تقریبی هستند و بسته به برند، شرایط گارانتی و حجم خرید قابل تغییر میباشند.
چگونه بهترین گیت ولو کلاس ۱۵۰ را با قیمت مناسب خریداری کنیم؟
- مقایسه تأمینکنندگان مختلف؛ استعلام قیمت از چند تامین کننده گیت ولو کلاس ۱۵۰ معتبر، به شما دید مناسبی از قیمتهای بازار میدهد.
- بررسی اصالت و کیفیت کالا؛ توجه به گواهیهای تست، شماره سریال و حکاکی برند بر روی بدنه بسیار مهم است.
- خرید مستقیم از واردکننده یا تولیدکننده؛ خرید از واسطهها باعث افزایش غیرضروری قیمت میشود.
- در نظر گرفتن شرایط نصب و محیط عملیاتی؛ گاهی ممکن است ولو ارزانتر در شرایط سخت سریعتر خراب شود و هزینه نگهداری را افزایش دهد.
مزایای گیت ولو کلاس ۱۵۰
1. افت فشار بسیار پایین در حالت باز
هنگامی که گیت ولو بهطور کامل باز است، مسیر سیال تقریباً مستقیم و بدون مانع میشود. این طراحی باعث میشود افت فشار در سیستم بسیار کم باشد و انرژی پمپاژ کمتری نیاز باشد. این ویژگی در سیستمهایی با جریان پیوسته بسیار حیاتی است.
2. قابل استفاده در هر دو جهت جریان
برخلاف برخی شیرآلات دیگر، گیت ولو کلاس ۱۵۰ در هر دو جهت جریان میتواند نصب و استفاده شود. این خاصیت، نصب شیر را سادهتر و انعطافپذیرتر میسازد، بهویژه در خطوطی که تغییر مسیر یا بازطراحی رخ میدهد.
3. ساختار ساده و عملکرد مطمئن
گیت ولوها طراحی سادهای دارند که شامل تعداد قطعات متحرک کمتر و مکانیزم قابل اعتماد است. همین سادگی باعث کاهش احتمال خرابی و نیاز به تعمیرات میشود. همچنین در شرایط عملیاتی مختلف عملکرد پایدار و دقیقی دارند.
4. مناسب برای قطع و وصل کامل جریان
این شیرها در کاربردهایی که نیاز به قطع یا وصل کامل و سریع جریان دارند بسیار مؤثر هستند. مثلاً در هنگام تعمیر، پاکسازی یا ایزوله کردن بخشی از خط لوله، عملکرد سریع و دقیق گیت ولو بسیار مفید است.
5. قابلیت آببندی محکم
اگر شیر در وضعیت بسته قرار گیرد، صفحهی دروازهای (Gate) به خوبی به نشیمنگاه فشرده میشود و نشت را به حداقل میرساند. این قابلیت در سیستمهایی که نشتی سیال غیرقابل قبول است (مانند مواد شیمیایی یا بخار)، اهمیت زیادی دارد.
معایب گیت ولو کلاس ۱۵۰
1. سرعت پایین در باز و بسته شدن
به دلیل حرکت طولی گیت، باز یا بسته شدن کامل شیر نیاز به چندین دور چرخش دارد. این امر باعث کندی عملکرد شیر میشود و در مواقع اضطراری یا کنترل سریع، کارایی آن را کاهش میدهد.
2. عدم مناسب بودن برای تنظیم دبی
گیت ولوها برای حالتهای میانی باز طراحی نشدهاند. اگر در این موقعیتها استفاده شوند، لرزش، سایش و آسیب به صفحه و نشیمنگاه رخ میدهد. به همین دلیل، برای کنترل جریان مناسب نیستند و تنها برای حالتهای کاملاً باز یا کاملاً بسته توصیه میشوند.
3. اشغال فضای عمودی زیاد (در مدل Rising Stem)
در مدلهایی که ساقه شیر بالا میرود (Rising Stem)، در هنگام باز شدن کامل، فضای زیادی در ارتفاع نیاز است. این مسئله در اتاقهای مکانیکی یا مکانهای با محدودیت فضا ممکن است مشکلساز باشد.
4. احتمال گیر کردن در سیالات آلوده
در محیطهایی که سیال حاوی ذرات معلق، رسوب یا مواد چسبنده باشد، احتمال گیر کردن گیت وجود دارد. این موضوع ممکن است باعث شود شیر به درستی باز یا بسته نشود و در درازمدت به عملکرد آن آسیب بزند.
5. هزینه نگهداری در صورت عدم استفاده منظم
اگر گیت ولو به مدت طولانی در حالت بسته یا باز بدون تغییر باقی بماند، ممکن است چسبندگی یا زنگزدگی در محل تماس گیت و نشیمنگاه ایجاد شود. این حالت در نهایت نیاز به تعمیرات یا تعویض قطعات را افزایش میدهد.
خرید شیر فلکه کشویی کلاس ۱۵۰؛ راهنمای انتخاب برای پروژههای صنعتی
برای خرید شیر فلکه کشویی کلاس ۱۵۰ باید علاوه بر قیمت، مشخصات فنی شیر و شرایط واقعی خط لوله بهدقت بررسی شود. این نوع شیر که با عنوان گیت ولو کلاس ۱۵۰ نیز شناخته میشود، برای قطع و وصل کامل جریان در خطوط صنعتی استفاده میشود و انتخاب درست آن میتواند تأثیر زیادی بر ایمنی، دوام و عملکرد سیستم پایپینگ داشته باشد.
پیش از خرید، عواملی مانند سایز شیر، جنس بدنه، نوع سیال، دمای کاری، فشار سیستم، نوع اتصال و استاندارد ساخت باید مشخص شوند. انتخاب شیر تنها بر اساس قیمت یا سایز میتواند در شرایط کاری نامناسب باعث کاهش عمر مفید، نشتی یا هزینههای اضافی تعمیر و تعویض شود.
هنگام خرید شیر فلکه کشویی کلاس ۱۵۰ به چه نکاتی توجه کنیم؟
مهمترین مشخصاتی که پیش از سفارش باید بررسی شوند عبارتاند از:
- سایز یا قطر نامی شیر
- جنس بدنه و قطعات داخلی
- نوع سیال عبوری از خط
- فشار و دمای کاری
- نوع اتصال فلنجی یا سایر اتصالات
- نوع استم Rising Stem یا Non-Rising Stem
- استاندارد طراحی و ساخت
- برند و کشور سازنده
- مدارک تست و گواهیهای فنی
- شرایط نصب و محیط عملیاتی
تطبیق این مشخصات با دیتاشیت پروژه باعث میشود شیر انتخابشده عملکرد مطمئنتری در طول مدت بهرهبرداری داشته باشد.
انتخاب جنس مناسب شیر فلکه کشویی کلاس ۱۵۰
جنس بدنه یکی از مهمترین عوامل در خرید شیر فلکه کشویی کلاس ۱۵۰ است. این شیرها بسته به شرایط پروژه میتوانند با بدنههایی از چدن، فولاد کربنی، استنلس استیل یا آلیاژهای مختلف تولید شوند.
برای خطوط عمومی و شرایط معمول، برخی مدلهای فولاد کربنی یا چدنی میتوانند انتخاب مناسبی باشند؛ اما در محیطهای خورنده یا خطوطی که با سیالات خاص سروکار دارند، استفاده از متریال مقاومتر مانند استنلس استیل اهمیت بیشتری پیدا میکند.
سایز و نوع اتصال در خرید شیر فلکه کشویی
سایز شیر باید کاملاً با قطر نامی خط لوله مطابقت داشته باشد. علاوه بر سایز، ابعاد Face to Face، نوع فلنج و استاندارد سوراخکاری نیز باید با تجهیزات موجود در سیستم هماهنگ باشند.
در بسیاری از پروژههای صنعتی، گیت ولو کلاس ۱۵۰ بهصورت فلنجی استفاده میشود؛ بنابراین پیش از ثبت سفارش باید استاندارد فلنج و مشخصات اتصال بررسی شود تا در زمان نصب مشکل عدم تطابق ایجاد نشود.
خرید شیر فلکه کشویی کلاس ۱۵۰ بر اساس نوع پروژه
شرایط انتخاب شیر فلکه کشویی در همه پروژهها یکسان نیست. برای مثال، تجهیز مورد استفاده در خطوط نفت و گاز ممکن است از نظر متریال، مدارک تست و استاندارد ساخت با شیر مورد استفاده در خطوط آب و تأسیسات صنعتی متفاوت باشد.
به همین دلیل، در زمان خرید شیر فلکه کشویی کلاس ۱۵۰ بهتر است مشخصات پروژه شامل نوع سیال، فشار، دما، سایز، تعداد و برند موردنظر در اختیار تأمینکننده قرار گیرد تا گزینه متناسب با شرایط کاری پیشنهاد شود.
استعلام خرید شیر فلکه کشویی کلاس ۱۵۰
برای دریافت پیشنهاد فنی و استعلام قیمت، بهتر است اطلاعاتی مانند سایز، تعداد، جنس بدنه، نوع اتصال، شرایط کاری و برند موردنظر مشخص باشد. این اطلاعات امکان مقایسه دقیقتر محصولات و انتخاب گزینه مناسب برای پروژه را فراهم میکند.
برای بررسی موجودی و خرید شیر فلکه کشویی کلاس ۱۵۰ میتوانید مشخصات فنی یا لیست اقلام موردنیاز پروژه را در اختیار کارشناسان پترو تأمین مهام قرار دهید تا محصول متناسب با نیاز فنی پروژه بررسی شود.
