در سیستمهای لولهکشی صنعتی، انتخاب قطعاتی که بتوانند فشار، دما و شرایط کاری سخت را تحمل کنند اهمیت بسیار زیادی دارد. فلنج فورج یکی از پرکاربردترین تجهیزات اتصال در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و خطوط انتقال سیالات است که به دلیل فرآیند تولید ویژه، از استحکام مکانیکی، مقاومت فشاری و دوام مناسبی برخوردار است.
فرآیند فورج باعث میشود ساختار داخلی فلز نسبت به بسیاری از روشهای تولید دیگر متراکمتر و یکنواختتر باشد. همین ویژگی، استفاده از فلنجهای فورجشده را در خطوطی که ایمنی و پایداری اتصال اهمیت بالایی دارد به یک انتخاب رایج تبدیل کرده است.
در این راهنما از پترو تامین مهام با مفهوم فلنج فورج، انواع آن، متریالهای مورد استفاده، کلاسهای فشاری، استانداردها، کاربردها و عوامل موثر بر قیمت فلنج فورج آشنا میشویم تا هنگام انتخاب و خرید این تجهیز صنعتی، تصمیم دقیقتری داشته باشید.
فلنج فورج چیست و چرا در صنایع استفاده میشود؟

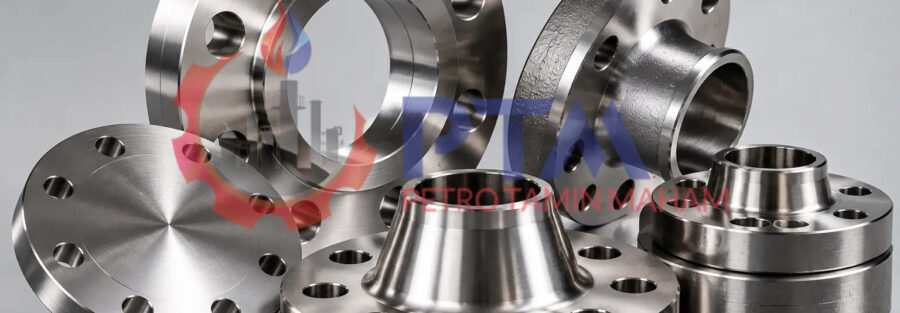

فلنج فورج نوعی فلنج فلزی است که ماده اولیه آن در فرآیند آهنگری یا Forging تحت فشار و شکلدهی مکانیکی قرار میگیرد. در این فرآیند، شمش یا قطعه فلزی پس از رسیدن به شرایط مناسب، توسط تجهیزات فورج شکل داده شده و سپس عملیات ماشینکاری روی آن انجام میشود.
ساختار ایجادشده در فرآیند فورج میتواند استحکام و یکپارچگی مناسبی در قطعه ایجاد کند. به همین دلیل، فلنجهای فورج در خطوطی که تحت فشار، دمای بالا یا تنشهای مکانیکی قرار دارند بسیار مورد توجه قرار میگیرند.
این فلنجها امکان اتصال لوله به لوله، شیرآلات صنعتی، تجهیزات دوار، مخازن، مبدلهای حرارتی و سایر تجهیزات خطوط فرآیندی را فراهم میکنند.
یکی دیگر از مزیتهای مهم اتصال فلنجی این است که برخلاف برخی اتصالات دائمی، امکان باز و بسته کردن مجموعه برای تعمیر، تعویض، بازرسی و نگهداری وجود دارد.
چرا فرآیند فورج در تولید فلنج اهمیت دارد؟
روش ساخت یکی از عوامل مهم تعیینکننده کیفیت یک فلنج صنعتی است. در فرآیند فورج، فلز تحت نیروی مکانیکی قرار گرفته و ساختار آن در جهت مطلوب شکل میگیرد.
در قطعات مناسب و تولیدشده بر اساس استانداردهای معتبر، این فرآیند میتواند مزایایی مانند موارد زیر ایجاد کند:
- استحکام مکانیکی مناسب
- مقاومت بالا در برابر فشار
- ساختار فلزی متراکم
- دوام مناسب در شرایط کاری سنگین
- عملکرد قابل اعتماد در دماهای بالا یا پایین متناسب با متریال
- کاهش احتمال برخی ناپیوستگیهای داخلی نسبت به روشهای نامناسب تولید
- امکان تولید فلنج در کلاسهای فشاری مختلف
البته کیفیت نهایی فلنج فورج تنها به فرآیند فورج محدود نمیشود و کیفیت مواد اولیه، عملیات حرارتی، ماشینکاری، ابعاد، آزمایشهای کنترل کیفیت و رعایت استانداردهای تولید نیز اهمیت زیادی دارد.

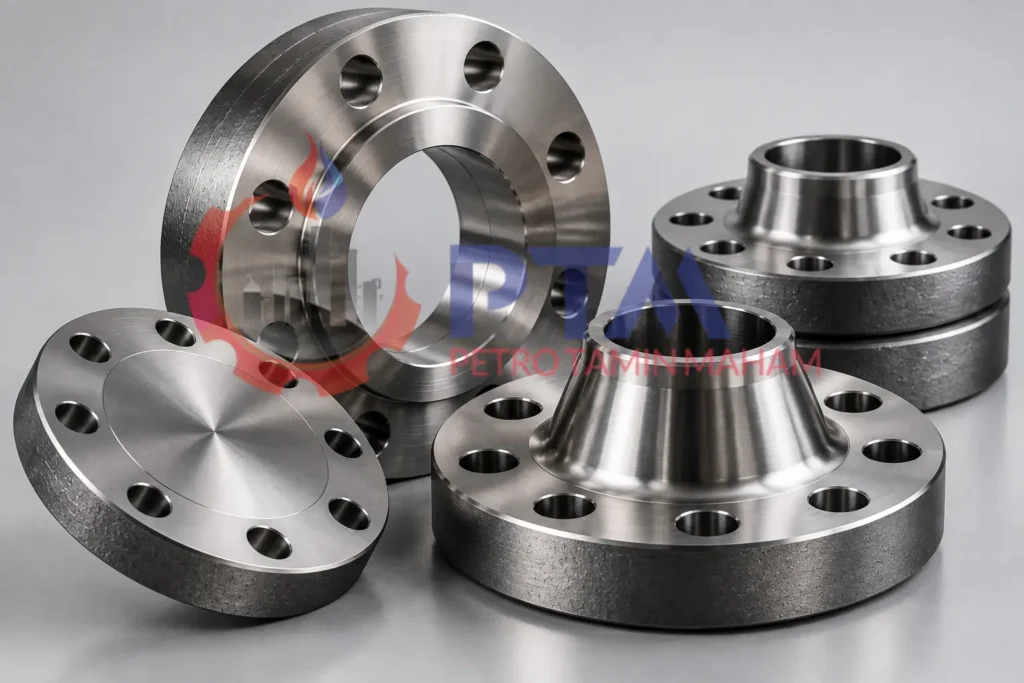

انواع فلنج فورج
فلنجهای فورج بر اساس طراحی، نحوه اتصال و کاربرد به مدلهای مختلف تقسیم میشوند. انتخاب نوع مناسب باید با توجه به شرایط خط لوله، فشار، دما، نوع سیال و طراحی سیستم انجام شود.

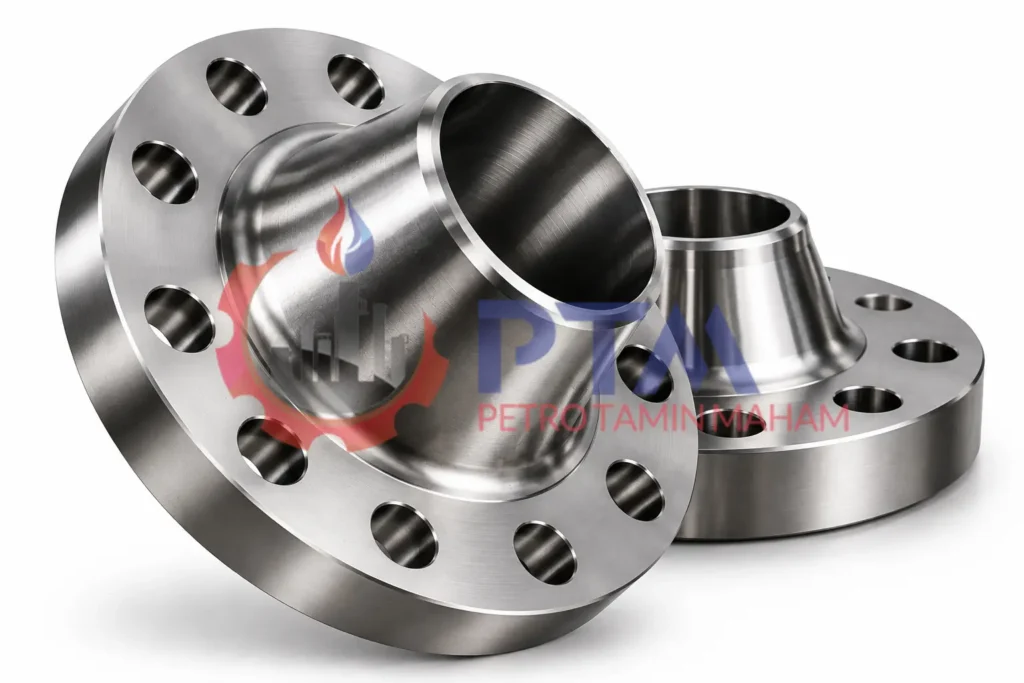

فلنج گلودار فورج
فلنج گلودار یا Weld Neck Flange یکی از متداولترین انواع فلنج در خطوط صنعتی حساس است. این مدل دارای یک گردن مخروطی بوده که به لوله جوش داده میشود.
طراحی گردن فلنج باعث انتقال تدریجی تنش بین فلنج و لوله میشود و به همین دلیل فلنج گلودار در خطوط فشار و دمای بالا کاربرد فراوانی دارد.
کاربردهای رایج آن شامل:
- صنایع نفت و گاز
- پالایشگاهها
- پتروشیمی
- نیروگاهها
- خطوط بخار
- خطوط فرآیندی فشار بالا
فلنج اسلیپون فورج
فلنج Slip On روی لوله قرار گرفته و معمولاً از داخل و بیرون جوشکاری میشود. نصب سادهتر و هزینه اجرایی مناسب از دلایل استفاده گسترده این مدل در بسیاری از خطوط صنعتی است.
این مدل میتواند برای سیستمهایی با شرایط کاری متناسب با طراحی و استاندارد پروژه مورد استفاده قرار گیرد.
فلنج ساکت ولد فورج
در Socket Weld Flange انتهای لوله وارد حفره فلنج شده و سپس از قسمت خارجی جوشکاری میشود.
فلنج فورج ساکت ولد بیشتر در خطوط با قطر پایین و فشار نسبتاً بالا کاربرد دارد و در صنایع فرآیندی، تأسیسات صنعتی و خطوط انتقال برخی سیالات مورد استفاده قرار میگیرد.
فلنج رزوهای فورج
فلنج Threaded دارای رزوه داخلی بوده و بدون جوشکاری مستقیم روی لوله رزوهدار نصب میشود.
این نوع فلنج در شرایطی کاربرد دارد که عملیات جوشکاری محدود یا نامناسب باشد. با این حال، انتخاب آن برای خطوط فشار و دمای خاص باید بر اساس استاندارد و شرایط واقعی سیستم انجام گیرد.
فلنج کور فورج
فلنج کور یا Blind Flange برای مسدود کردن انتهای خطوط لوله، نازلها یا مسیرهای فرآیندی استفاده میشود.
از آنجایی که بخش مرکزی این نوع فلنج بسته است، فشار داخلی مستقیماً بر سطح فلنج وارد میشود. بنابراین انتخاب کلاس فشاری، متریال و ضخامت مناسب در فلنج فورج کور اهمیت بالایی دارد.
متریالهای مورد استفاده در فلنج فورج
یکی از مهمترین معیارهای انتخاب فلنج، جنس یا گرید متریال آن است. نوع متریال باید با فشار، دما، نوع سیال و میزان خورندگی محیط سازگار باشد.
فلنج فورج فولادی
فلنجهای فولادی کربنی از رایجترین تجهیزات مورد استفاده در صنایع هستند. این محصولات به دلیل استحکام مناسب و قیمت اقتصادی در بسیاری از خطوط صنعتی استفاده میشوند.
یکی از متریالهای شناختهشده در این گروه ASTM A105 است که در تولید فلنج و قطعات فورج کربن استیل کاربرد گستردهای دارد.
فلنج فورج استیل
در محیطهایی که مقاومت در برابر خوردگی اهمیت دارد، استفاده از فلنجهای استنلس استیل گزینه رایجی است.
گریدهای مختلف استیل مانند 304 و 316 بر اساس شرایط سرویس انتخاب میشوند. در محیطهایی که میزان خوردگی بیشتر است، انتخاب گرید مناسب اهمیت ویژهای دارد.
فلنج فورج آلیاژی
در برخی خطوط با دما، فشار یا شرایط فرآیندی خاص از فولادهای آلیاژی استفاده میشود.
فلنجهای آلیاژی بسته به ترکیب شیمیایی متریال میتوانند مقاومت مناسبی در برابر حرارت، فشار و شرایط سخت کاری داشته باشند.
در محیطهایی که مقاومت در برابر خوردگی اهمیت بالایی دارد، استفاده از گریدهای مقاوم مانند فلنج استیل 316 میتواند گزینه مناسبی برای خطوط صنعتی حساس باشد.
مشخصات فنی فلنج فورج
برای انتخاب صحیح فلنج فورج تنها دانستن سایز فلنج کافی نیست. مجموعهای از مشخصات فنی باید هنگام سفارش بررسی شود.
| مشخصه | توضیحات |
|---|---|
| نوع فلنج | گلودار، اسلیپون، ساکت ولد، رزوهای، کور و سایر مدلها |
| سایز | بر اساس سایز نامی خط لوله و نیاز پروژه |
| کلاس فشاری | متناسب با فشار طراحی و شرایط کاری سیستم |
| متریال | کربن استیل، استنلس استیل، فولاد آلیاژی و سایر گریدهای صنعتی |
| استاندارد | بر اساس استانداردهای طراحی، ساخت و الزامات پروژه |
| نوع سطح فلنج | RF، FF، RTJ و سایر مدلهای سطح آببندی |
| Schedule | معمولاً در فلنجهای گلودار و اتصالات مرتبط با ضخامت لوله بررسی میشود |
| دمای کاری | متناسب با نوع متریال، کلاس فشار و شرایط سرویس |
| فشار کاری | بر اساس طراحی سیستم، استاندارد ساخت و شرایط عملیاتی خط |
هنگام سفارش باید مشخصات دقیق پروژه در اختیار تأمینکننده قرار گیرد تا احتمال انتخاب اشتباه کاهش پیدا کند.
کلاسهای فشاری فلنج فورج
یکی از مهمترین مشخصات فلنج فورج کلاس فشاری آن است. کلاس فلنج نباید با فشار کاری ثابت اشتباه گرفته شود؛ زیرا فشار قابل تحمل تجهیزات به عواملی مانند متریال و دمای کاری نیز وابسته است.
کلاسهای متداول در فلنجهای صنعتی میتوانند شامل موارد زیر باشند:
- کلاس 150
- کلاس 300
- کلاس 600
- کلاس 900
- کلاس 1500
- کلاس 2500
در بسیاری از سیستمهای صنعتی، کلاسهای 150 و 300 کاربرد فراوانی دارند، در حالی که در خطوط فشار بالا ممکن است کلاسهای بالاتر مورد استفاده قرار گیرند.
انتخاب کلاس باید بر اساس محاسبات مهندسی و استاندارد پروژه انجام شود، نه صرفاً بر اساس عدد فشار اعلامشده برای سیستم.
استاندارد فلنج فورج
استاندارد تولید و ابعاد یکی از نکات بسیار مهم هنگام انتخاب فلنج است.
در پروژههای صنعتی ممکن است استانداردهای مختلفی برای ابعاد، متریال و کیفیت تجهیزات تعریف شود. استانداردهایی مانند ASME و ASTM از جمله مراجع شناختهشده در صنعت فلنج و اتصالات محسوب میشوند.
برای مثال، مشخصات ابعادی و کلاس برخی فلنجها مطابق استانداردهای سری ASME تعیین میشود و استاندارد ASTM میتواند مشخصات متریال مورد استفاده را تعریف کند.
در زمان خرید، تنها عبارت «فلنج فورج» کافی نیست و باید استاندارد، متریال، کلاس، سایز و نوع فلنج بهطور کامل مشخص شود.
تفاوت فلنج فورج و فلنج ریختهگری
یکی از پرسشهای رایج خریداران تفاوت قطعات فورجشده با قطعات تولیدشده به روش ریختهگری است.
در فرآیند فورج، فلز تحت نیروی مکانیکی شکل داده میشود، در حالی که در فرآیند Casting یا ریختهگری، فلز مذاب داخل قالب ریخته میشود و پس از سرد شدن شکل نهایی را به دست میآورد.
بهصورت کلی، فلنج فورج به دلیل ساختار حاصل از فرآیند آهنگری در بسیاری از کاربردهای فشار بالا و حساس مورد توجه قرار میگیرد.
با این حال، نمیتوان تنها بر اساس روش تولید درباره کیفیت یک محصول قضاوت کرد؛ زیرا استاندارد تولید، متریال، کنترل کیفیت و سازنده نیز اهمیت زیادی دارند.
کاربرد فلنج فورج در صنایع مختلف
تنوع متریال، کلاس فشار و طراحی باعث شده است این محصول در تعداد زیادی از صنایع مورد استفاده قرار گیرد.
صنعت نفت و گاز
خطوط انتقال نفت و گاز، واحدهای فرآیندی، ایستگاهها و تجهیزات وابسته به اتصالاتی مطمئن نیاز دارند. فلنج فورج به دلیل قابلیت تولید در کلاسهای مختلف یکی از تجهیزات رایج این حوزه است.
صنایع پتروشیمی
در مجتمعهای پتروشیمی سیالات متنوع با فشار، دما و میزان خورندگی متفاوت جریان دارند. بنابراین متریال و کلاس فلنج باید متناسب با سرویس انتخاب شود.
پالایشگاهها
فلنجها در بخشهای مختلف پالایشگاه برای اتصال خطوط، شیرآلات، تجهیزات و مخازن استفاده میشوند.
نیروگاه
در خطوط آب، بخار و برخی سیستمهای فرآیندی نیروگاهی نیز انواع فلنج مورد استفاده قرار میگیرد. در بخشهایی که دما و فشار افزایش پیدا میکند، انتخاب دقیق متریال اهمیت بیشتری خواهد داشت.
صنایع شیمیایی
در خطوط انتقال مواد شیمیایی، مقاومت فلنج در برابر خوردگی یکی از عوامل اساسی است و ممکن است بر اساس نوع سیال از استنلس استیل یا آلیاژهای خاص استفاده شود.
