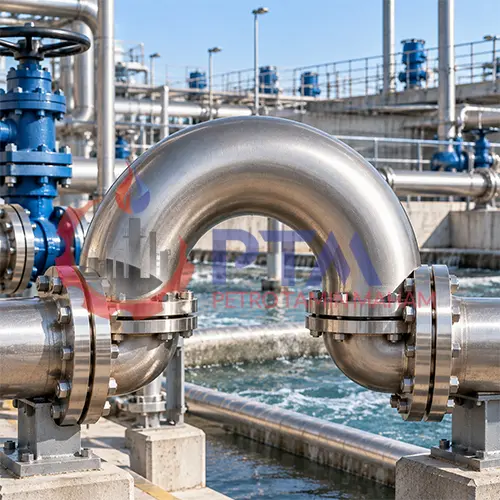

اتصالات جوشی بدون درز یا Seamless Butt Weld Fittings قطعاتی هستند که برای اتصال، تغییر مسیر، کاهش یا افزایش قطر خطوط لوله مورد استفاده قرار میگیرند. این اتصالات برخلاف نمونههای درزدار، از لولههای بدون درز یا شمش فولادی تولید میشوند و در فرآیند ساخت آنها هیچگونه خط جوشی روی بدنه اتصال وجود ندارد.
وجود ساختار یکپارچه باعث میشود این محصولات توانایی تحمل فشار، دما و تنشهای مکانیکی بالاتری داشته باشند. به همین دلیل در صنایع حساس مانند پالایشگاهها، نیروگاهها، صنایع شیمیایی و خطوط انتقال سیالات از اتصالات جوشی بدون درز استفاده گستردهای میشود.
این اتصالات معمولاً به روش جوش لببهلب (Butt Weld) به لوله متصل میشوند و پس از جوشکاری، یک مسیر کاملاً یکپارچه و مقاوم ایجاد میکنند.
ویژگیهای مهم اتصالات جوشی بدون درز
اتصالات جوشی بدون درز دارای ویژگیهایی هستند که آنها را نسبت به بسیاری از مدلهای معمولی متمایز میکند. مهمترین ویژگیهای این محصولات عبارتاند از:
مقاومت بالا در برابر فشار و دما

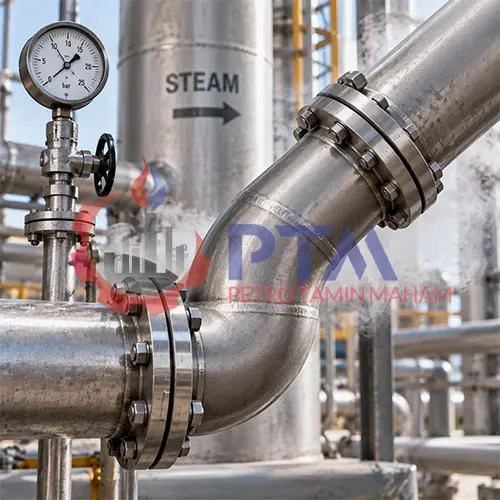

به دلیل نبود خط جوش در ساختار اتصال، نقاط ضعف کمتری ایجاد شده و محصول توانایی تحمل فشارهای بالا را دارد. این ویژگی باعث شده است اتصالات بدون درز در خطوط بخار، نفت، گاز و مواد شیمیایی کاربرد فراوانی داشته باشند.
عمر کاری طولانی
استفاده از مواد اولیه باکیفیت مانند فولاد کربنی، فولاد آلیاژی و استیل ضدزنگ باعث افزایش طول عمر این محصولات میشود.
کاهش افت فشار در سیستم لولهکشی
طراحی استاندارد داخلی اتصالات جوشی بدون درز باعث عبور بهتر سیالات و کاهش آشفتگی جریان میشود.
قابلیت استفاده در شرایط سخت محیطی
این اتصالات در برابر تغییرات دما، خوردگی و فشارهای مکانیکی عملکرد مناسبی دارند و برای محیطهای صنعتی سنگین انتخاب میشوند.

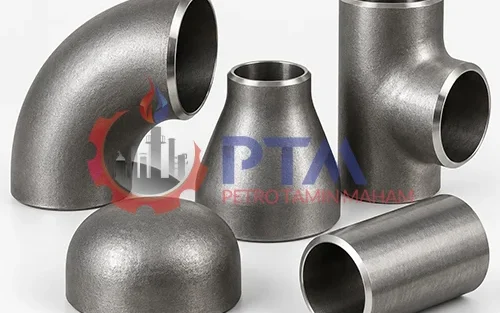

انواع اتصالات جوشی بدون درز
اتصالات جوشی بدون درز در مدلها و ابعاد مختلف تولید میشوند که هرکدام کاربرد مشخصی در سیستمهای لولهکشی دارند.
۱. زانو جوشی بدون درز (Seamless Elbow)
زانو یکی از پرکاربردترین انواع اتصالات جوشی بدون درز است که برای تغییر مسیر خطوط لوله استفاده میشود.
این محصولات معمولاً در زاویههای:
- ۴۵ درجه
- ۹۰ درجه
- ۱۸۰ درجه
زانوهای بدون درز در خطوط انتقال نفت، گاز، آب صنعتی و بخار به دلیل مقاومت بالا بسیار مورد استفاده قرار میگیرند.
۲. سهراهی جوشی بدون درز (Seamless Tee)
سهراهی برای ایجاد انشعاب در خطوط لوله کاربرد دارد. این اتصال امکان تقسیم جریان یا اتصال چند مسیر مختلف را فراهم میکند.
سهراهیها معمولاً در دو نوع تولید میشوند:
- سهراهی مساوی
- سهراهی تبدیلی
انتخاب نوع مناسب سهراهی به فشار کاری، قطر لوله و نوع سیال بستگی دارد.
۳. تبدیل جوشی بدون درز (Seamless Reducer)
تبدیلهای جوشی برای اتصال دو لوله با قطرهای متفاوت استفاده میشوند.
این محصولات در دو مدل اصلی عرضه میشوند:
تبدیل هممرکز
برای خطوط عمودی و سیستمهایی که حفظ مرکز لوله اهمیت دارد.
تبدیل غیرهممرکز
برای خطوط افقی که جلوگیری از تجمع سیالات اهمیت دارد.
۴. کپ جوشی بدون درز (Seamless Cap)
کپ یا درپوش جوشی برای مسدود کردن انتهای خطوط لوله استفاده میشود.
این قطعه در سیستمهایی که نیاز به پایانبندی ایمن مسیر دارند، کاربرد دارد و باید توان تحمل فشار سیستم را داشته باشد.
اتصالات جوشی بدون درز فولادی
اتصالات فولادی بدون درز یکی از رایجترین انواع این محصولات در صنایع مختلف هستند. این اتصالات معمولاً از فولاد کربنی یا فولاد آلیاژی ساخته میشوند و برای کاربردهای صنعتی سنگین مورد استفاده قرار میگیرند.
مهمترین استانداردهای تولید این محصولات شامل:
- ASTM
- ASME
- ANSI
- MSS
اتصالات فولادی بدون درز معمولاً در گریدهایی مانند:
- ASTM A234 WPB
- ASTM A420
- ASTM A860
این نوع اتصالات در خطوط انتقال نفت، گاز، آب صنعتی، سیستمهای حرارتی و کارخانههای تولیدی کاربرد دارند.

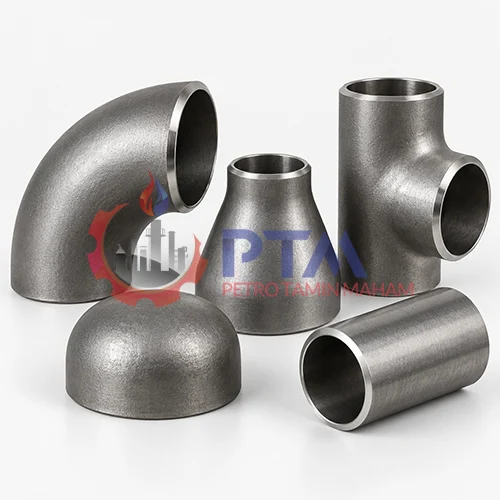

اتصالات جوشی بدون درز استیل
اتصالات استیل بدون درز به دلیل مقاومت بسیار بالا در برابر خوردگی، برای محیطهایی که با مواد خورنده یا شرایط بهداشتی روبهرو هستند، استفاده میشوند.
رایجترین گریدهای استیل مورد استفاده عبارتاند از:
استیل 304
این گرید مقاومت مناسبی در برابر خوردگی دارد و در صنایع غذایی، دارویی و عمومی کاربرد دارد.
استیل 316
استیل 316 به دلیل وجود عنصر مولیبدن، مقاومت بیشتری در برابر مواد شیمیایی و محیطهای کلریدی دارد.
به همین دلیل در صنایع نفت، پتروشیمی و دریایی بسیار محبوب است.
در سیستمهای پایپینگ که علاوه بر اتصالات جوشی بدون درز استیل، نیاز به اتصال تجهیزات و خطوط لوله وجود دارد، استفاده از فلنج استیل ۳۱۶ به دلیل مقاومت بالا در برابر خوردگی و مواد شیمیایی، انتخاب مناسبی برای صنایع حساس محسوب میشود.
| ویژگی | فولادی | استیل |
|---|---|---|
| مقاومت مکانیکی | بسیار بالا | بالا |
| مقاومت خوردگی | متوسط | بسیار بالا |
| قیمت | اقتصادیتر | بالاتر |
| کاربرد | صنایع عمومی و سنگین | محیطهای خورنده |
| طول عمر | مناسب | بسیار طولانی |
عوامل موثر بر قیمت اتصالات جوشی بدون درز
قیمت اتصالات جوشی بدون درز به عوامل مختلفی بستگی دارد و نمیتوان یک قیمت ثابت برای تمام مدلها اعلام کرد.
مهمترین عوامل تاثیرگذار عبارتاند از:
جنس اتصال
مهمترین عامل قیمت، متریال محصول است.
به طور معمول:
- اتصالات فولادی قیمت اقتصادیتری دارند.
- اتصالات استیل به دلیل مقاومت خوردگی و هزینه مواد اولیه، قیمت بالاتری دارند.
سایز و ضخامت
هرچه قطر و ضخامت اتصال افزایش پیدا کند، میزان مصرف مواد اولیه بیشتر شده و قیمت محصول افزایش پیدا میکند.
استاندارد تولید
اتصالاتی که مطابق استانداردهای بینالمللی تولید میشوند، به دلیل کنترل کیفیت دقیقتر ارزش بالاتری دارند.
برند تولیدکننده
برندهای معتبر معمولاً محصولات با کیفیتتر و دارای گواهیهای فنی ارائه میکنند.
نوسانات بازار فولاد و استیل
تغییر قیمت مواد اولیه فلزی تاثیر مستقیمی بر قیمت نهایی اتصالات دارد.
قیمت اتصالات جوشی بدون درز فولادی
قیمت اتصالات جوشی بدون درز فولادی بر اساس پارامترهایی مانند سایز، ضخامت، استاندارد ساخت و برند تولیدکننده تعیین میشود.
برای مثال، یک زانو فولادی بدون درز سایز کوچک قیمت متفاوتی نسبت به یک سهراهی صنعتی با سایز بزرگ خواهد داشت.
هنگام خرید باید علاوه بر قیمت، مواردی مانند:
- استاندارد تولید
- ضخامت واقعی
- گواهی متریال
- کیفیت سطح محصول
را نیز بررسی کرد.
قیمت اتصالات جوشی بدون درز استیل
قیمت اتصالات جوشی بدون درز استیل معمولاً بیشتر از نمونههای فولادی است؛ زیرا آلیاژهای استیل دارای عناصر گرانتری مانند کروم و نیکل هستند.
قیمت این محصولات به موارد زیر وابسته است:
- نوع استیل (304، 316 و …)
- سایز اتصال
- ضخامت
- کشور سازنده
- کیفیت پرداخت سطحی
در پروژههایی که مقاومت در برابر خوردگی اهمیت زیادی دارد، استفاده از اتصالات استیل میتواند هزینههای تعمیر و تعویض را کاهش دهد.
کاربردهای اتصالات جوشی بدون درز در صنایع مختلف
این محصولات در بسیاری از صنایع مورد استفاده قرار میگیرند:
صنایع نفت و گاز
برای خطوط انتقال سیالات با فشار بالا.
پتروشیمی
به دلیل مقاومت در برابر مواد شیمیایی و دمای بالا.
نیروگاهها
در سیستمهای بخار و انتقال انرژی.
صنایع غذایی و دارویی
به دلیل نیاز به بهداشت و مقاومت خوردگی بالا.
تأسیسات ساختمانی
در سیستمهای موتورخانه، گرمایش و سرمایش صنعتی.
راهنمای خرید اتصالات جوشی بدون درز
قبل از خرید باید چند نکته مهم بررسی شود:
انتخاب متریال مناسب
ابتدا باید مشخص شود سیال عبوری چیست و چه شرایط دما و فشاری دارد.
بررسی استاندارد محصول
محصولات استاندارد، عملکرد مطمئنتری در پروژههای صنعتی دارند.
توجه به سایز و ضخامت
انتخاب اشتباه سایز میتواند باعث کاهش راندمان سیستم شود.
خرید از تامینکننده معتبر
تامینکننده معتبر میتواند محصول دارای مشخصات فنی واقعی و کیفیت تضمینشده ارائه کند.
